Ниже приведена подробная расшифровка сложной инженерной номенклатуры и детальное описание внутреннего устройства муфт МВОТ.
Номенклатурный код муфты строится по строгому цифровому алгоритму, где каждая группа чисел отвечает за конкретный физический или технический параметр.

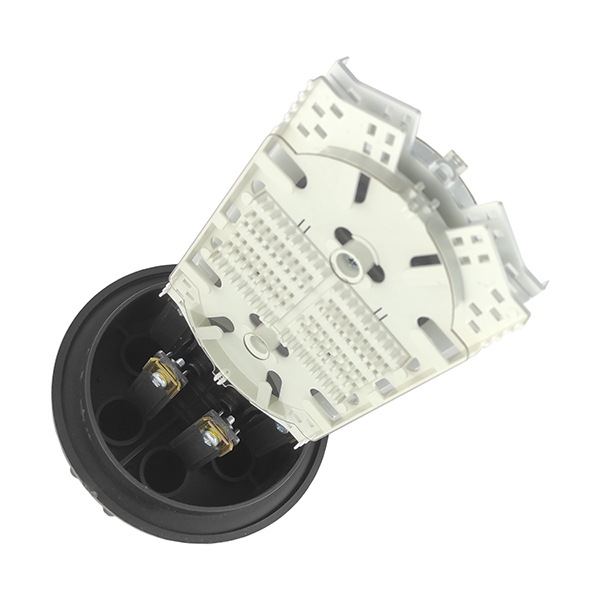

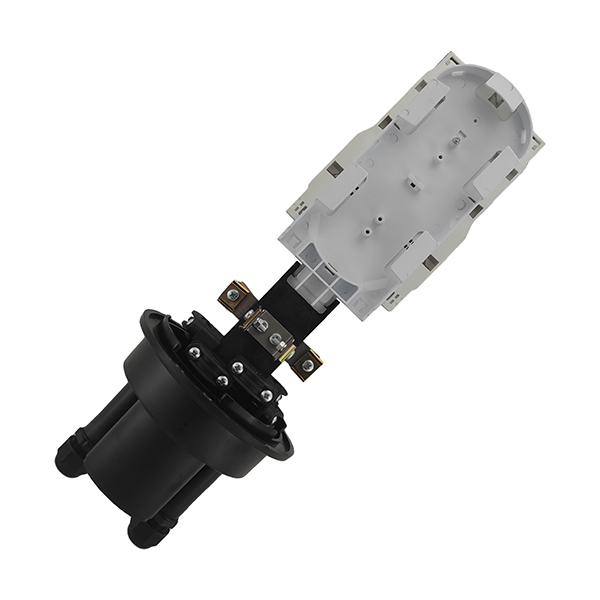

Разберем структуру кода на примере популярной модели МВОТ-4520-41-144-1К24/4М14:
| Элемент кода | Значение в примере | Что означает данный параметр |
|---|---|---|
| Серия изделия | МВОТ | Муфта волоконно-оптическая тупиковая. |
| Форм-фактор / Габариты | 4520 | Указывает на геометрический тип оголовника и габариты корпуса (высота/диаметр). |
| Конфигурация вводов | 41 | Количество патрубков: 4 круглых ввода + 1 овальный ввод (для транзитной петли). |
| Максимальная емкость | 144 | Предельное количество оптических сварок (волокон), которое физически вмещает корпус. |
| Количество и тип кассет | 1К24 | В муфту предустановлена 1 сплайс-кассета емкостью 24 сварки. |
| Тип герметизации вводов | 4М14 или Т | Обозначает механические кабельные вводы (М, например, 4 ввода диаметром 14 мм) либо использование термоусаживаемых трубок (Т / ТУТ). |

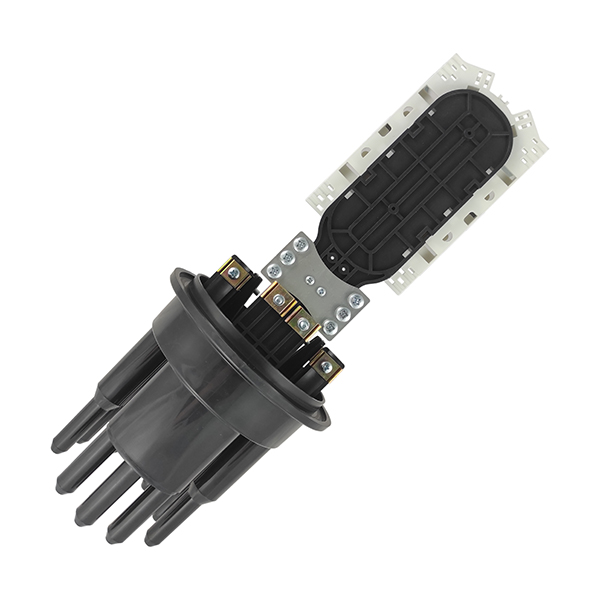

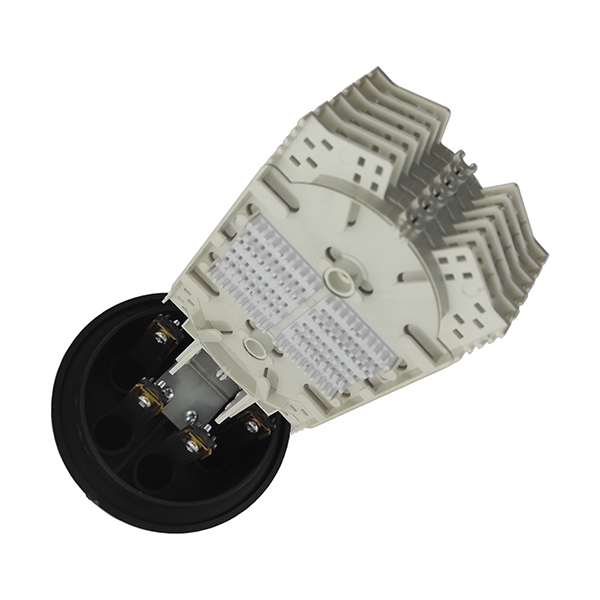

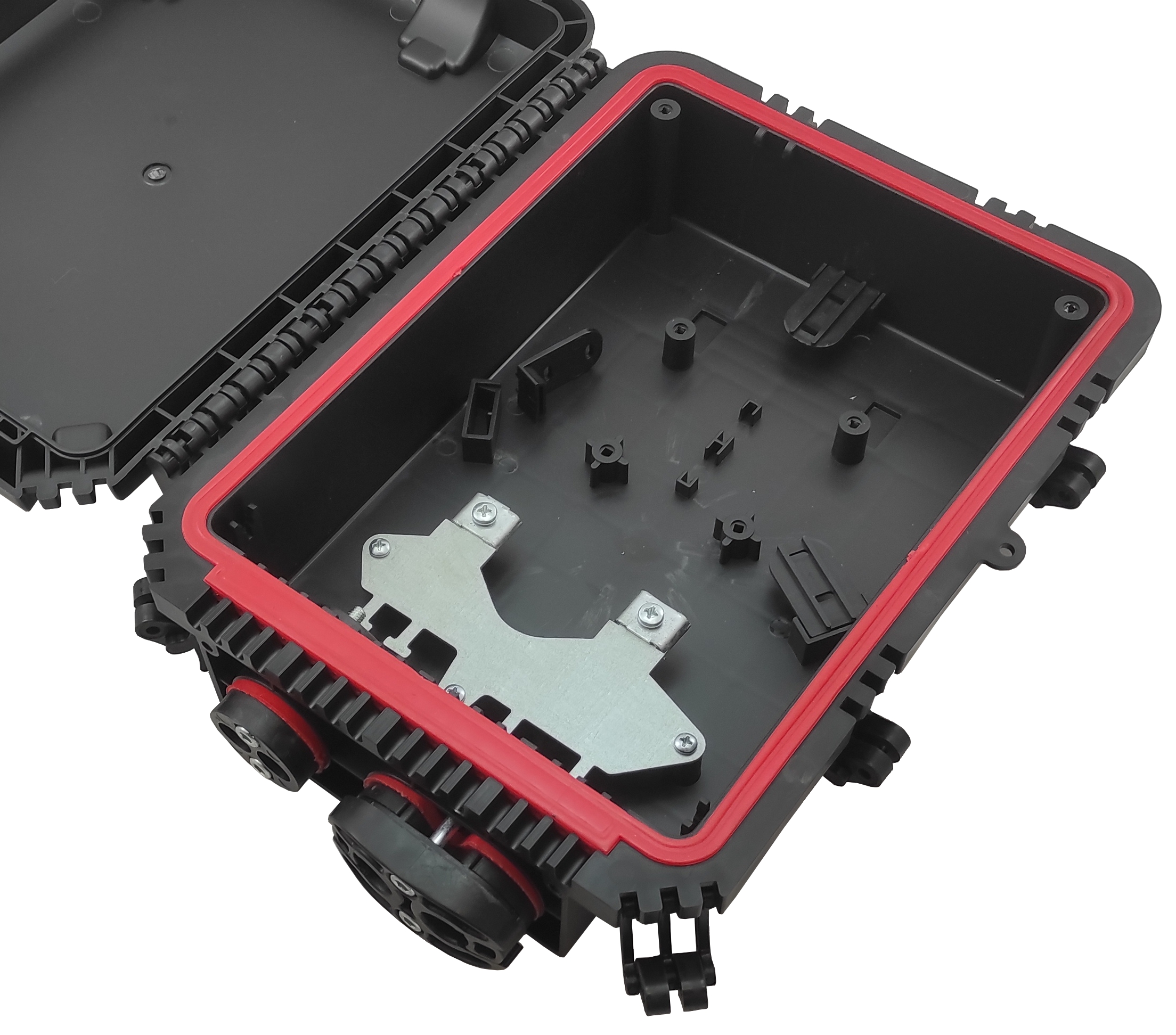

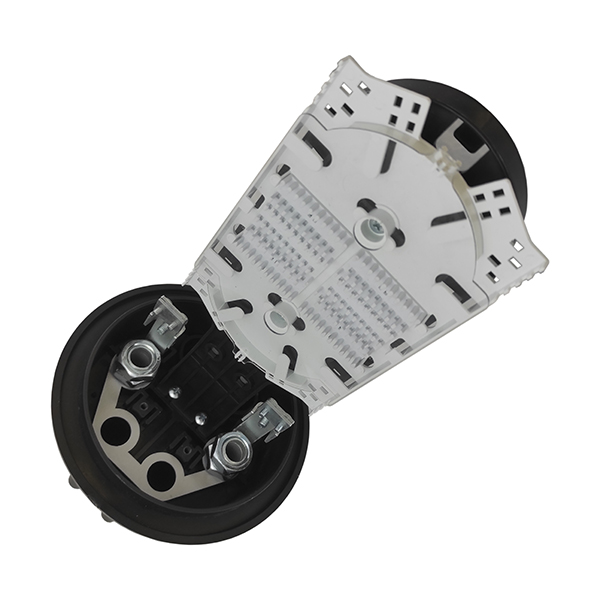

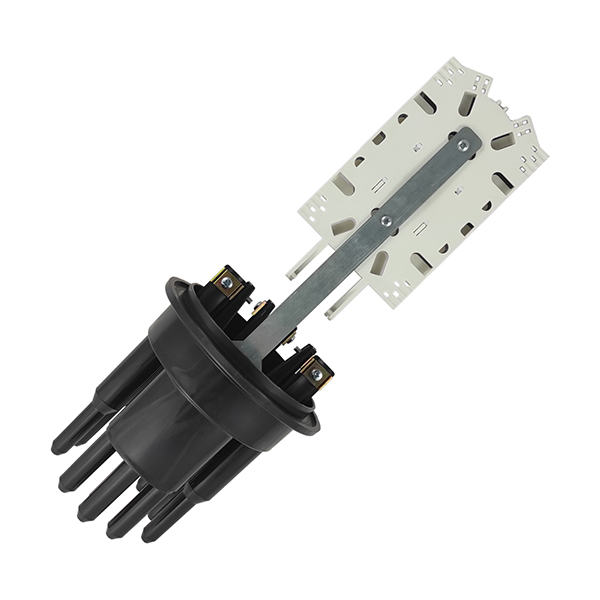

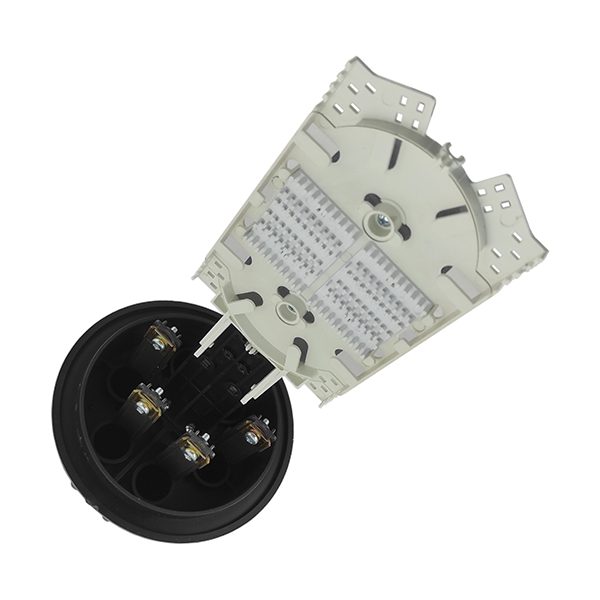

Внутреннее пространство муфты спроектировано для безопасного распределения волокон и включает в себя следующие узлы:

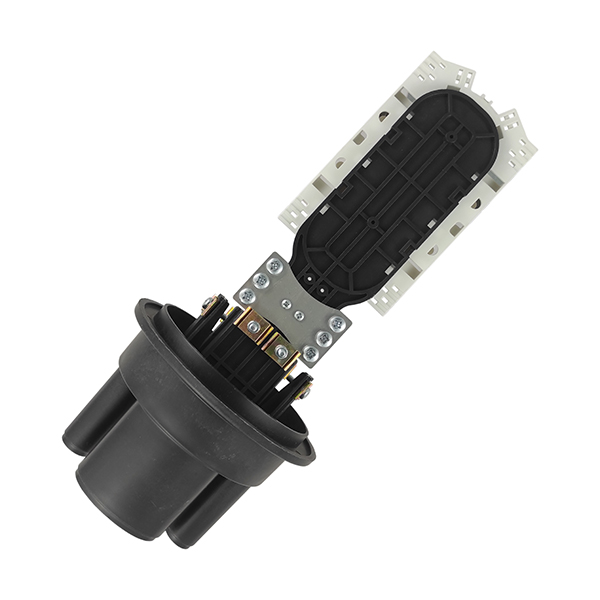

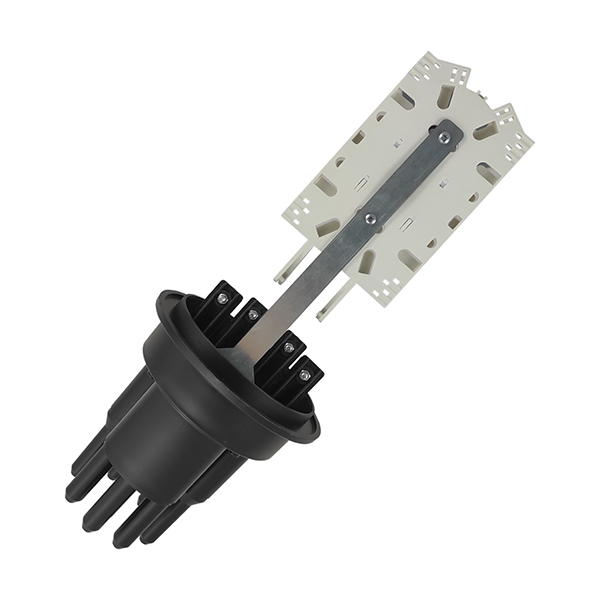

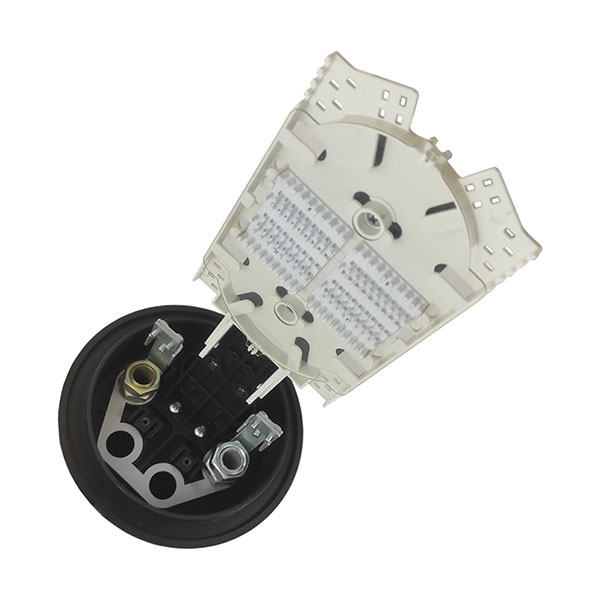

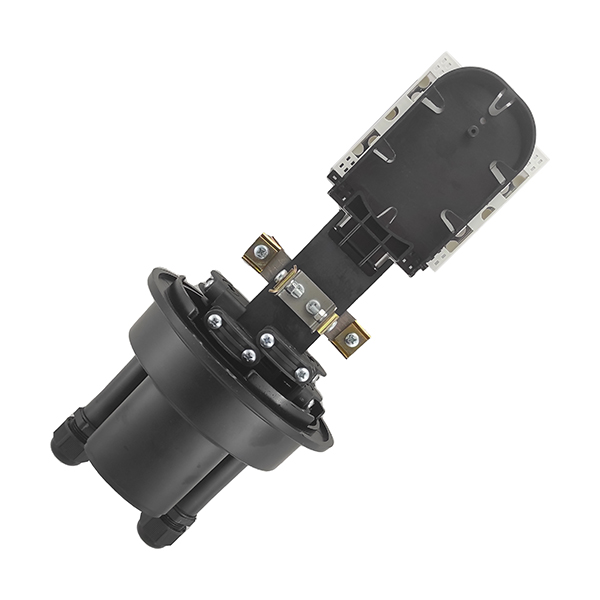

1. Система фиксации кабеля (силовой каркас)
Металлический кронштейн, расположенный у основания оголовника. Он жестко фиксирует центральный силовой элемент (ЦСЭ) кабеля (стеклопластиковый пруток или стальной трос) и его внешнюю оболочку. Это исключает выдергивание кабеля при ветровых или температурных нагрузках натяжения.
2. Зона укладки транзитной петли (Лоток)
Расширенное внутреннее пространство в нижней части муфты. Если кабель идет транзитом сквозь муфту, инженеры не режут его целиком, а выкусывают только нужные модули. «Неприкосновенные» оптические модули аккуратно свиваются петлей на дне лотка с соблюдением безопасного радиуса изгиба волокна.

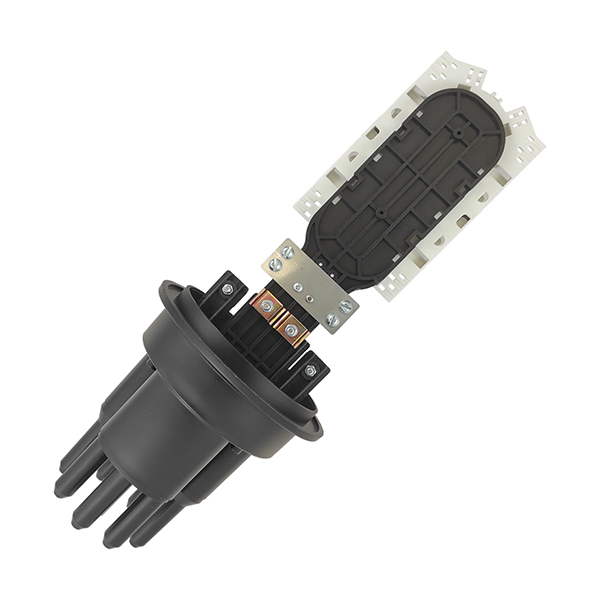

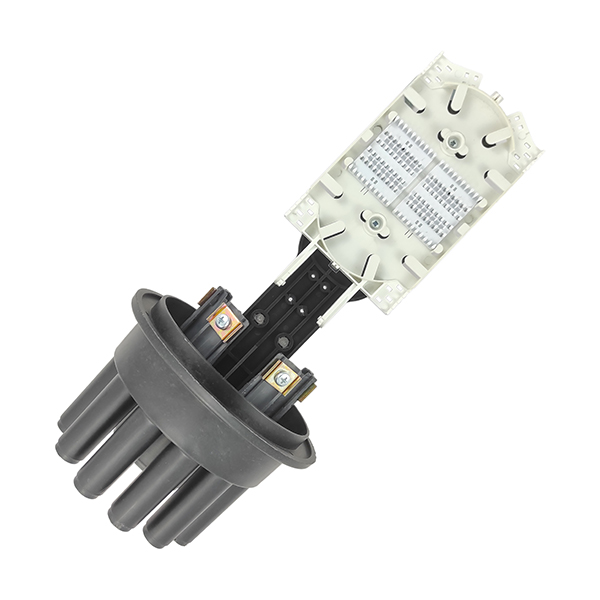

3. Сплайс-кассеты (органайзеры)
Пластиковые поддоны (например, типов КВВ или ККВ), закрепленные на центральной стойке. Кассеты могут откидываться книжкой, обеспечивая поочередный доступ к каждой. На них расположены:
• Направляющие дорожки для укладки технологического запаса голых оптических волокон.
• Ложементы (пазы) для фиксации защитных гильз КДЗС в местах сварки.
4. Система заземления (опционально)
Включает в себя заземляющий провод и металлические шины для соединения брони оптического кабеля с контуром защитного заземления на опоре или в колодце.
